概述

JKFD系列剩余電流式電氣火災監控探測器集過電流、剩余電流、溫度的檢測、預警、報警、消防聯動及通訊等多種功能于一體，適用于三相四線制380V及單相制220V的電氣線路中,產品具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時,探測控制器能發生報警聲及時提醒工作人員檢查故障，排除可能發生的電氣隱患,防止事故發生。

產品適用于小區樓房、醫院、圖書館、機房、集貿商場、公眾文化娛樂場所、餐廳旅社地、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護，但不適用于易燃易爆和強腐蝕性環境，也可以聯網使用或獨立使用。

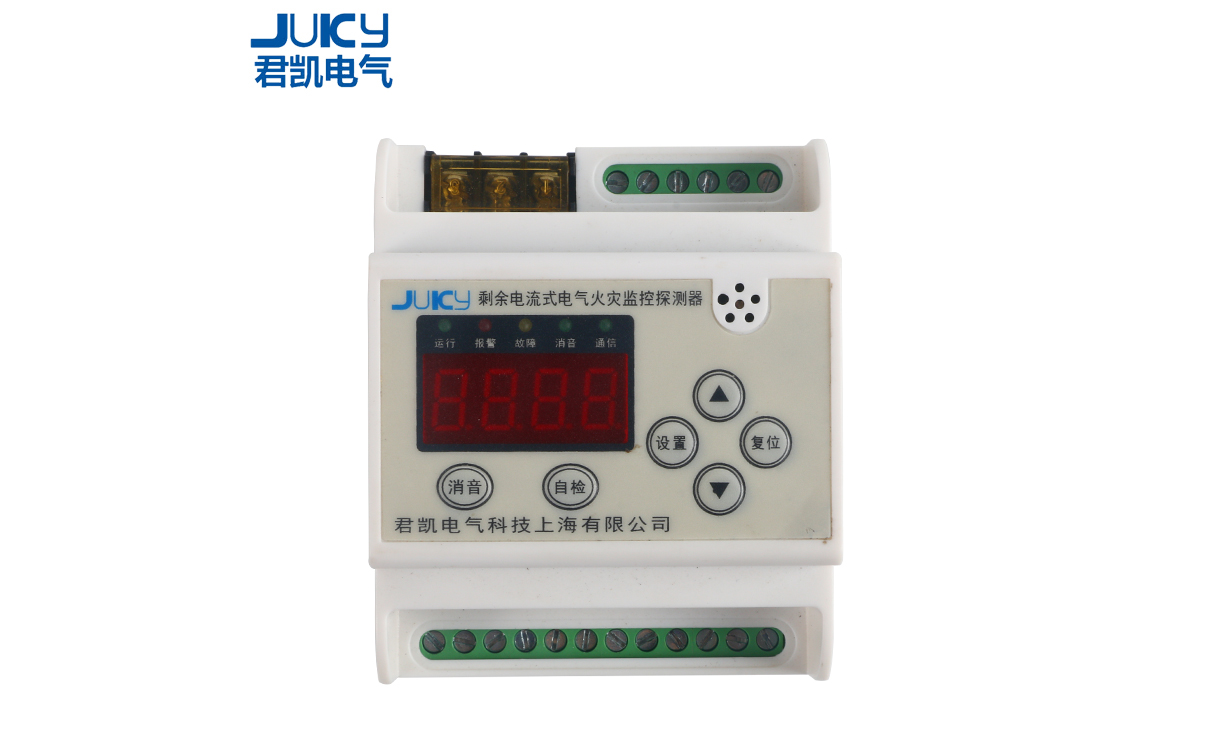

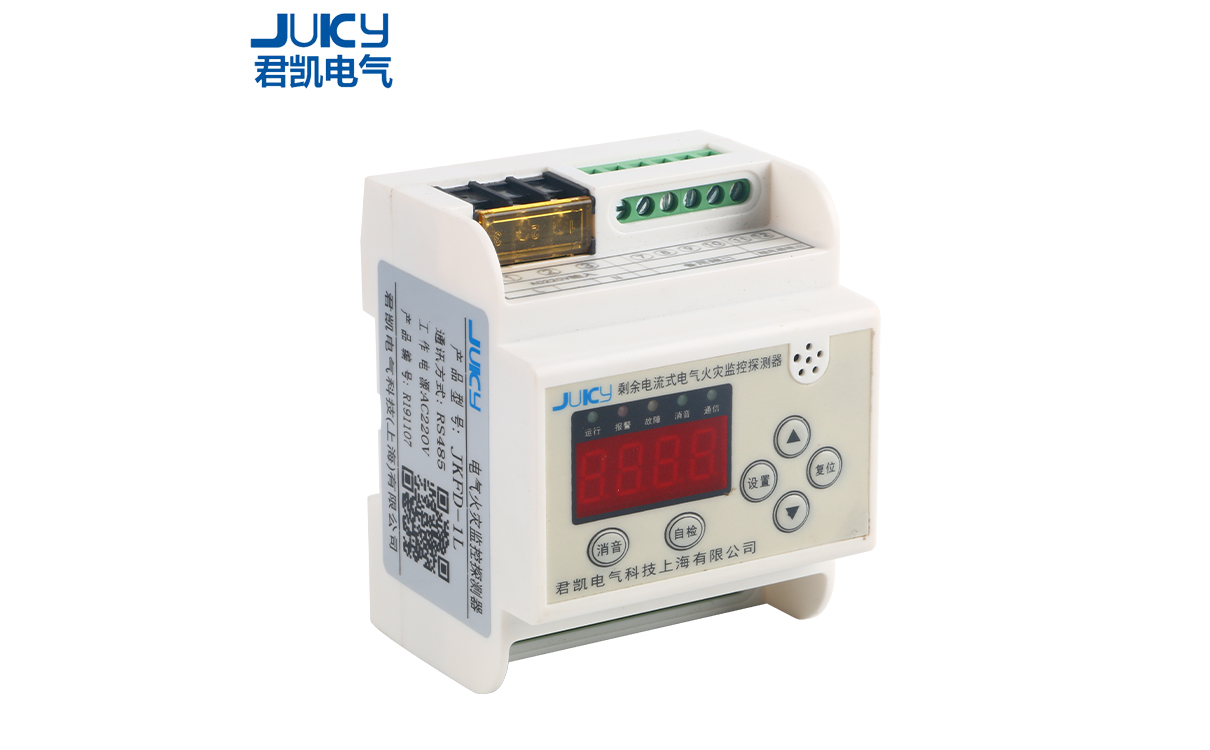

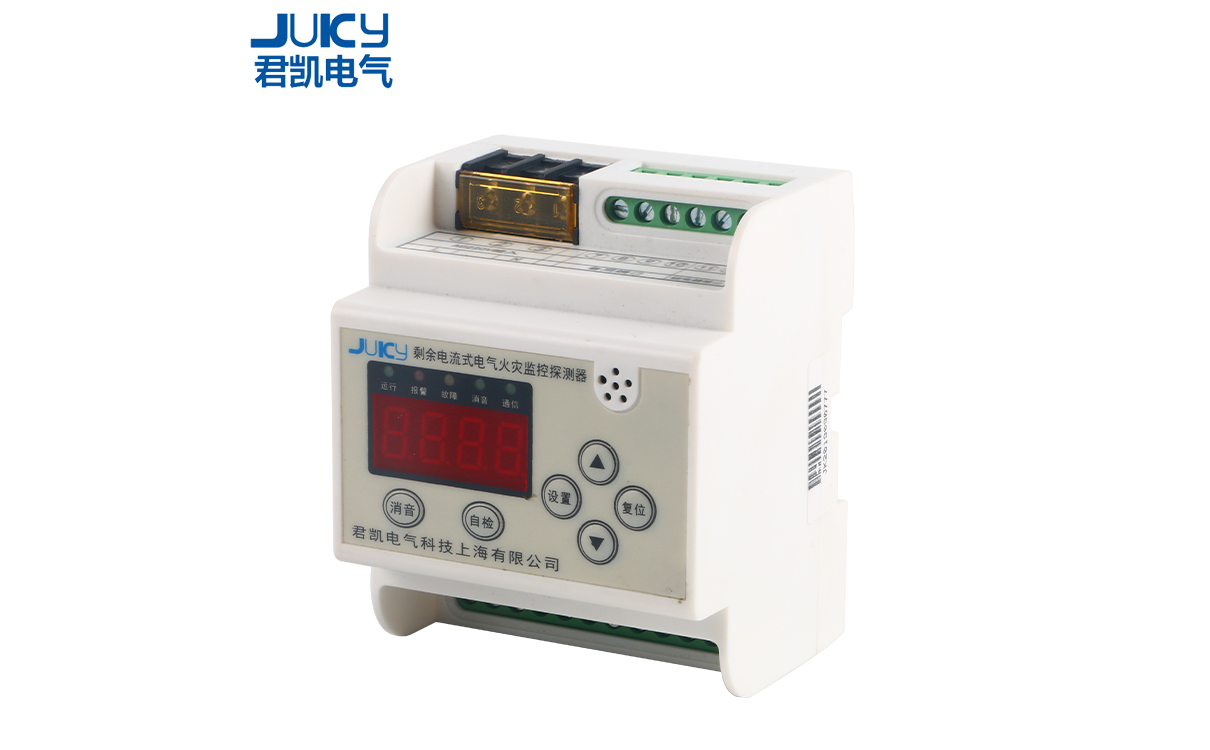

JKFD-1L分體導軌單路數碼型

剩余電流檢測功能

消防聯動功能

溫度監測功能

LED顯示功能

預警/報警脫扣功能

報警記錄查詢功能

RS485通訊功能

注:本機需與JK-Y/F、JK-G、JK-T系列傳感器配合使用

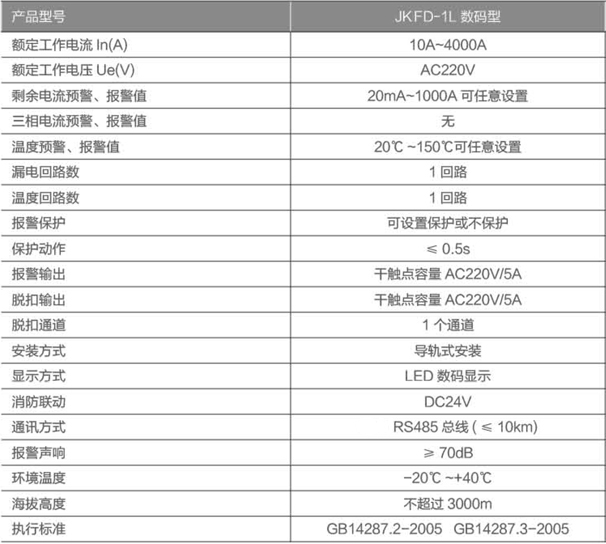

主要技術參數

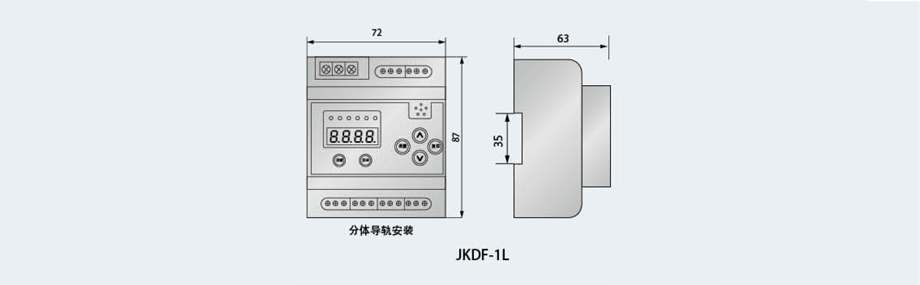

外形安裝尺寸

安裝說明

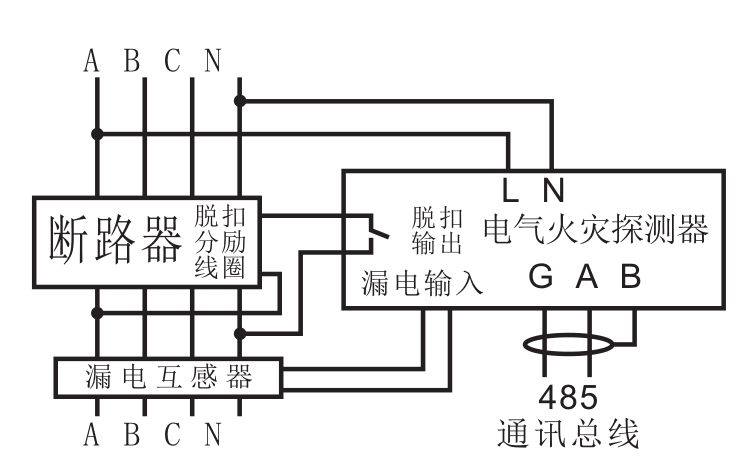

接線圖

接線示意圖:

注意事項

報警發生時，報警燈亮，表明電路發生漏電并超越設定值。判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

1、報警發生時，報警燈亮，表明電路發生漏電并超越設定值。判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

2、每次故障處理后，應對發生故障的時間、燈型及處理方式等內容進行記錄，以便以后查詢。

3、未經本公司同意，任何人員不得拆開探測器或進行維修。

4、按國度標準GB13955-2005規定，本裝置的工作年限為六年，及時更換。

5、分體式剩余電流式電氣火災監控探測器應在其主要技術特性下工作，應避免沖擊、碰撞，嚴禁雨水淋濕。
