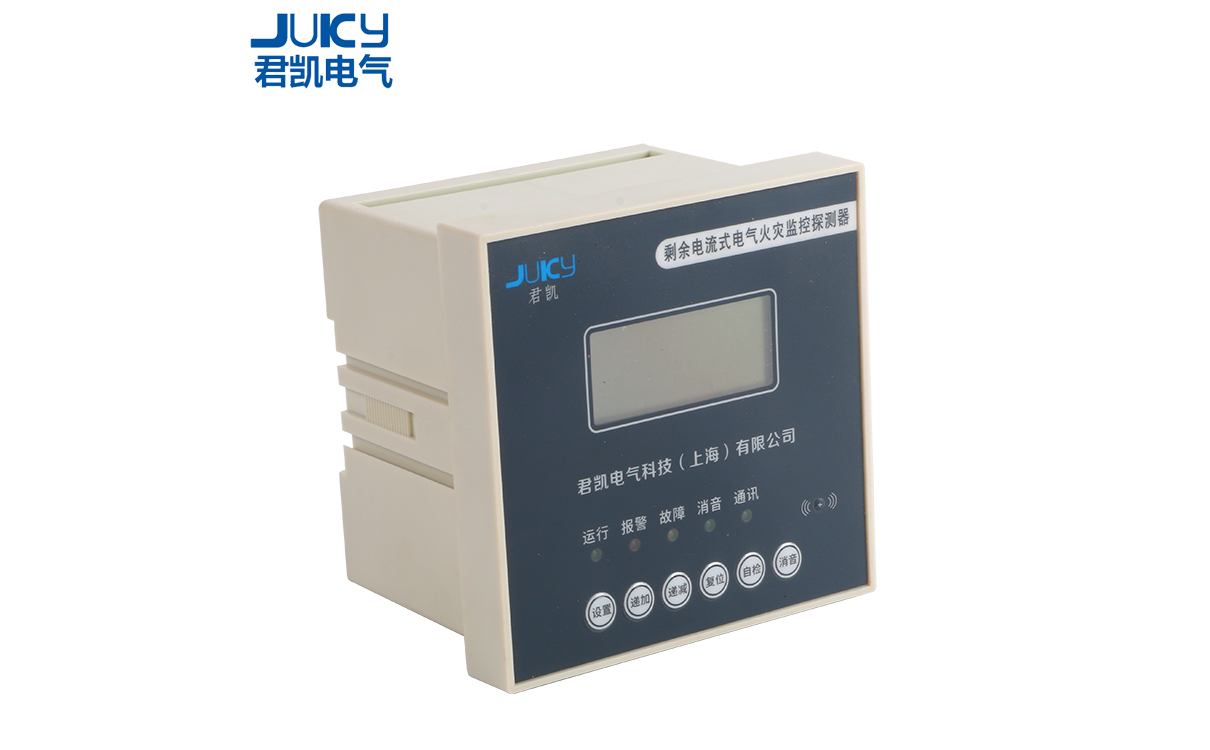

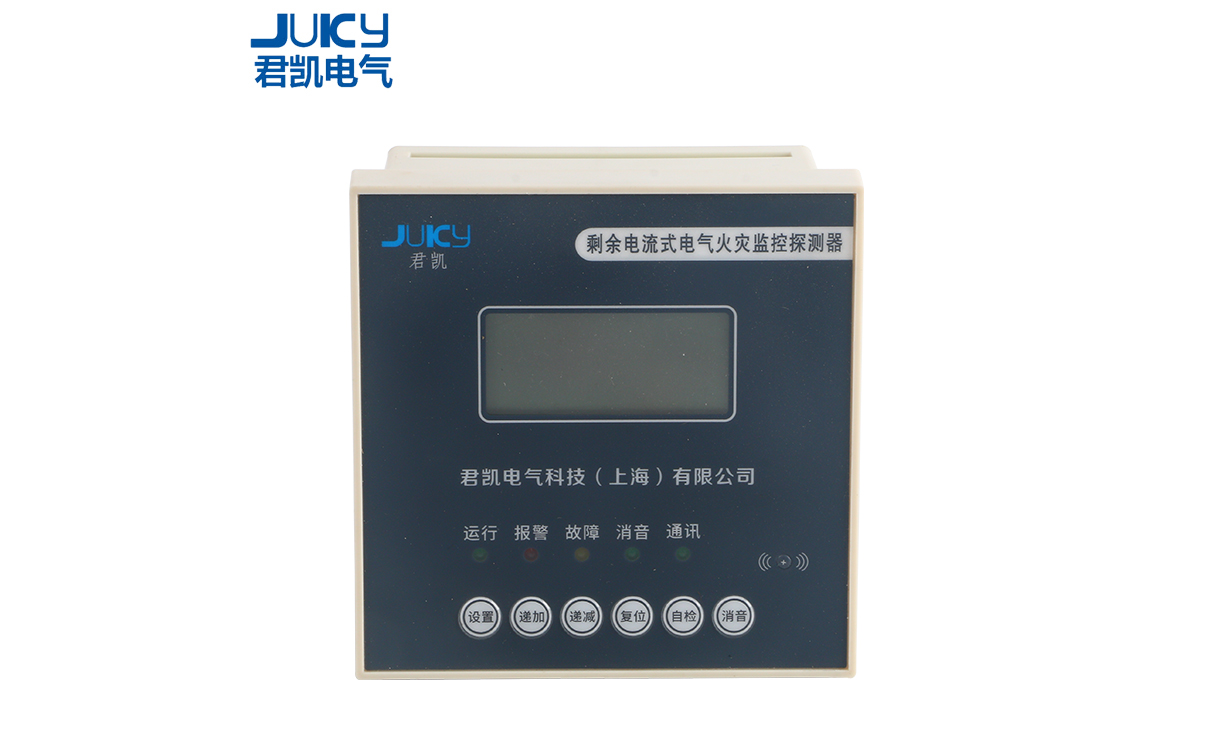

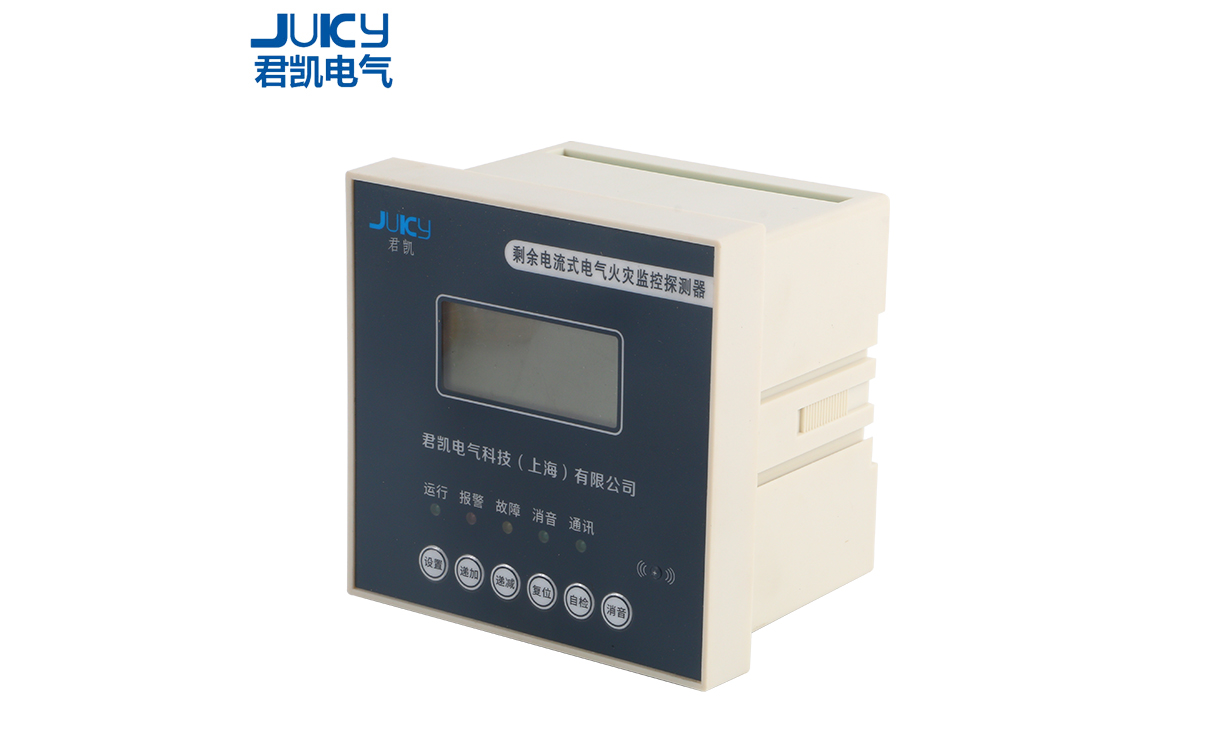

一、基本功能

1、實時監測

分體式剩余電流式電氣火災監控探測器能夠?qū)崿F(xiàn)時監測受控回路剩余電流。

2、報警保護功能

A、分體式剩余電流式電氣火災監控探測器能夠探測回路的剩余電流，如果有越限發出聲光信號報警，能在規定時間內切斷供電回路。

B、分體式剩余電流式電氣火災監控探測器能夠探測回路的溫度越限值，當有越限發出聲光信號報警，能在規定時間內切斷供電回路，(若不接溫度傳感器時不會發出斷路故障信號)。

C、對主電，備電短路或斷路時，有聲光報警功能，并能發出明顯不同的報警信號。

3、通訊功能

分體式剩余電流式電氣火災監控探測器配有485通訊接口。通過485總線通訊可以與監控設備主機進行組網通訊，實現遠程管理，維護和監控。

二、主要技術參數

1、額定工作電壓AC 220V

2、剩余電流越限報警、保護

(1)報警設定值：100mA-999mA(+5%)連續可調，步長為1mA;

(2)額定剩余動作電流:100mA-999mA連續可調;

3、保護動作時間：1s-100s可調步長100ms;

4、警報聲響：>70db:

5、報警脫口輸出：開關型、觸點容量AC250V/3A;

6、通訊方式：與上位機485通訊<1km，事件信息主動上報；

7 、使用環境條件

( 1 )環境溫度: - 20C~+40C;

(2) 相對濕度L10%-90%；

(3)海拔高度，不超過3000m;

(4)使用場所；具防雨設施；

8、安裝形式：面板嵌入式安裝；

9、運行指示燈：顯示探測控制器是否正常運行，正常運行時運行為自動閃爍，間隔時間為1s;否則運行異常。

10、通訊指示燈；探測器與上位機之間通訊是否正常，正常時通訊指示燈應為閃爍狀態。

11、報警(脫扣)指示燈：當達到報警值時，指示燈為常亮狀態并伴有報警聲音，這表示用電線路中出現漏電超負載等情況提醒工作人員及時解決處理。

12、故障指示燈：當外接互感器發送短路或斷線的時候會自動常亮故障自動解除后熄滅,報警聲音需手動消音解除。

3、消音指示燈：當探測器報警或故障時，按消音按鈕后自動點亮，報警或故障消除后，按復位按鈕恢復。

三、安裝說明

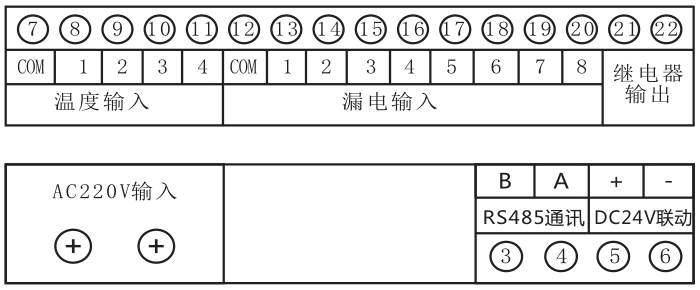

嵌入式接線示意圖：

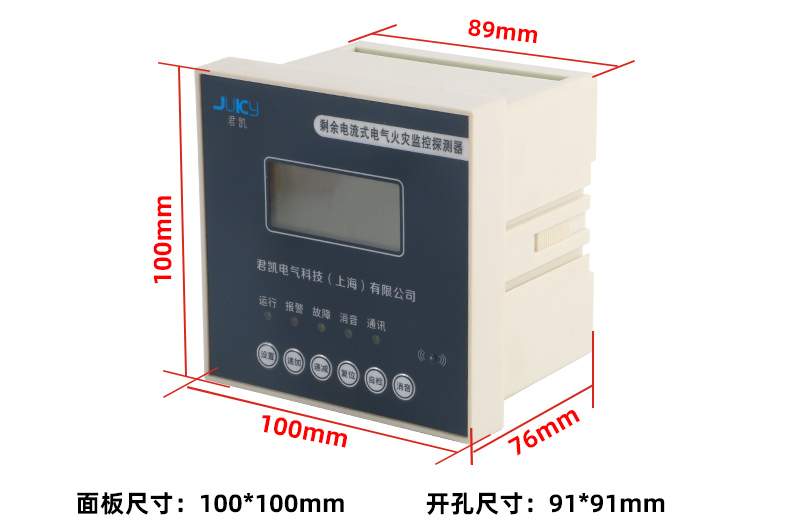

四、外形尺寸

五、注意事項

1、報警發生時，報警燈亮，表明電路發生漏電并超越設定值。判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

2、每次故障處理后，應對發生故障的時間、燈型及處理方式等內容進行記錄，以便以后查詢。

3、未經本公司同意，任何人員不得拆開探測器或進行維修。

4、按國度標準GB13955-2005規定，本裝置的工作年限為六年，及時更換。

5、分體式剩余電流式電氣火災監控探測器應在其主要技術特性下工作，應避免沖擊、碰撞，嚴禁雨水淋濕。
